- Aktivni neinvertujuci filter amplitudnog operacionog pojacavaca sa povratnom spregom -
+ Aktivni neinvertujuci filter amplitudnog operacionog pojacavaca sa povratnom spregom -

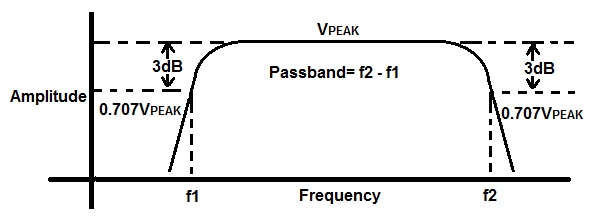

-Prvi deo kola se sastoji od R1 i C1 koji formiraju visokopropusni filter. Prolaze sve frekvencije koje su iznad vrednosti dizajniranog kola.
Koristimo: R1=1.5KΩ, C1=100nF za formiranje visokopropusnog filtera koji formira filter od 1KHz. Gde prelaze sve frekvencije koje su iznad 1KHz.
f = 1/2πR1C1= 1/2π(1.5KΩ)(100nF)= 1061 Hz≈ 1KHz.
Signal se zatim pojačava nazovimo ih proporcionalnim otpornicima R3 i R4 formulom: (AB) =1+R4/R3.
Pošto je R4=9KΩ i R3=1KΩ gde je rezultat toga 10.
Nakon pojačanja, signal prolazi skroz niskopropusni filter. Niskopropusni filter se sastoji od: R2=15KΩ i C2=3.3nF.
Gde prolaze sve frekvencije ispod ove vrednosti. Ovaj sklop daje pojačalo koji ne invertuje signal. Dakle, ulazni i izlazni signali su u fazi.
Drugi faktor koji se mora uzeti u obzir jeste brzina odziva.
To je brzina opsega koji može da propusti napon po jedinici vremena.
Brzina se određuje formulom: = 2πfV.
Ako je maksimalni DC napon koji operacioni pojačavač može da podnese ±22V, to znači da se naizmenični napon može spustiti na
maksimalni 44VPEAK-to-PEAK. To znači da može imati pozitivni pik napona od +22V i negativni pik napona od -22V.
